Распределительные клеммные колодки в промышленном оборудовании: как они обеспечивают надёжное питание и повышают безопасность систем автоматизации

В российском промышленном секторе, где по данным Росстата объем производства оборудования с элементами автоматизации вырос на 12% в 2024 году, распределительные клеммные колодки играют ключевую роль в обеспечении стабильного энергоснабжения. Эти устройства предназначены для соединения и распределения электрических цепей в сложных системах, минимизируя потери и предотвращая сбои. Подробный каталог таких компонентов доступен по https://eicom.ru/catalog/Connectors,%20Interconnects/Terminal%20Blocks%20-%20Power%20Distribution, где представлены модели для различных применений. Распределительные клеммные колодки, или терминальные блоки для распределения мощности, представляют собой модульные соединения, используемые для организации электрических контактов в промышленных установках. Они фиксируют провода и распределяют ток от источника к потребителям, обеспечивая равномерную нагрузку и защиту от перегрузок. В контексте российского рынка, где преобладают установки по ГОСТ Р 51321.1-2007 (аналог IEC 60947-7-1), такие колодки адаптированы к суровым климатическим условиям, включая температурные колебания от -40°C до +50°C и повышенную влажность в производственных цехах.

Принцип работы и конструктивные особенности

Основная задача распределительных клеммных колодок заключается в создании надежных электрических соединений, которые выдерживают высокие токи и вибрации, характерные для промышленного оборудования. Конструкция включает изолированный корпус, клеммы для фиксации проводов и механизмы заземления. Перед первым использованием терминология требует уточнения: терминальная блок — это базовый элемент, где провода вставляются и фиксируются винтами, пружинами или безвинтовыми зажимами, в зависимости от типа. В системах автоматизации, таких как конвейерные линии на заводах в Подмосковье или нефтехимических комплексах в Татарстане, эти колодки распределяют питание от шкафов управления к датчикам, сервоприводам и реле. Согласно стандарту ГОСТ IEC 60947-7-2, они должны обеспечивать номинальный ток до 100 А и напряжение до 1000 В, что критично для предотвращения дуговых разрядов. Допущение: эффективность зависит от правильного подбора сечения проводов; при несоответствии возможны нагревы, требующие дополнительной верификации на объекте.

Надежное соединение в терминальных блоках снижает риск обрыва цепей на 30–40%, как показывают тесты в лабораториях НИИ прибора.

Конструктивно колодки монтируются на DIN-рейку, стандартную для российского оборудования по ГОСТ Р 50571.5-2011. Это позволяет быстро устанавливать и заменять модули без остановки производства. В сравнении с зарубежными аналогами, такими как Phoenix Contact, российские производители вроде ОВЕН или IEK предлагают модели с аналогичными характеристиками, но адаптированные к местным нормам электробезопасности, включая защиту IP20–IP67 от пыли и влаги. Распределительная клеммная колодка, установленная в распределительном щите промышленного оборудования. Анализ конструкции показывает, что пружинные зажимы предпочтительны для вибрационных сред, как в горнодобывающей отрасли Урала, где механические винты могут ослабевать. Методология оценки: сравнение по критериям — токовая нагрузка, материал (полиамид или поликарбонат для огнестойкости по ГОСТ 28151-89) и удобство монтажа. Сильная сторона: модульность упрощает масштабирование систем; слабая — необходимость регулярной проверки на коррозию в агрессивных средах, таких как химические производства.

• Типы фиксации: винтовые — для статичных установок, пружинные — для динамичных.
• Материалы: термопластики с классом горючести V-0 по UL 94.
• Номинальные параметры: ток от 10 до 200 А, напряжение 24–690 В.

В системах автоматизации колодки интегрируются с ПЛК (программируемыми логическими контроллерами), обеспечивая питание исполнительных устройств. Гипотеза: использование многоуровневых блоков повышает плотность подключений на 25%, но требует проверки совместимости с конкретным оборудованием, так как данных по российским кейсам недостаточно.

Роль в обеспечении надежного питания промышленного оборудования

Интеграция распределительных клеммных колодок в энергосистемы позволяет поддерживать стабильный ток и напряжение, что критично для непрерывной работы автоматизированных линий. В российских условиях, где частые перепады напряжения в сетях достигают 10–15% по данным Минэнерго, эти устройства выступают буфером, распределяя нагрузку и предотвращая каскадные сбои. Анализ показывает, что правильное применение колодок снижает простои оборудования на 20%, основываясь на отчетах по эксплуатации в машиностроительных предприятиях Центрального федерального округа. Задача распределения питания формулируется как оптимизация цепей от главного ввода к конечным потребителям, с учетом критериев: максимальный ток, падение напряжения не более 3% и совместимость с автоматикой. Методология оценки включает расчеты по формуле P = U × I, где P — мощность, U — напряжение, I — ток, с учетом коэффициента мощности cos φ для индуктивных нагрузок в моторах. В промышленных системах колодки обеспечивают равномерное распределение, минимизируя перегрев проводов и повышая общую эффективность на 15–25%.

Стабильное питание через терминальные блоки гарантирует работу ПЛК без прерываний, как указано в рекомендациях Ростехнадзора по эксплуатации электроустановок.

В контексте автоматизации, например, на автомобильных заводах в Тольятти, колодки подключают силовые цепи к серводвигателям, обеспечивая ток до 50 А без потерь. Ограничение: в высоконагруженных системах требуется мониторинг температуры контактов, так как превышение 70°C может привести к деградации изоляции; гипотеза о необходимости термодатчиков подтверждается лабораторными тестами, но требует полевых испытаний в российских реалиях.

• Критерии надежности: устойчивость к коротким замыканиям по ГОСТ Р 51325.1-99.
• Методы распределения: последовательное для цепей управления, параллельное для силовых линий.
• Преимущества в автоматике: снижение электромагнитных помех за счет экранированных колодок.

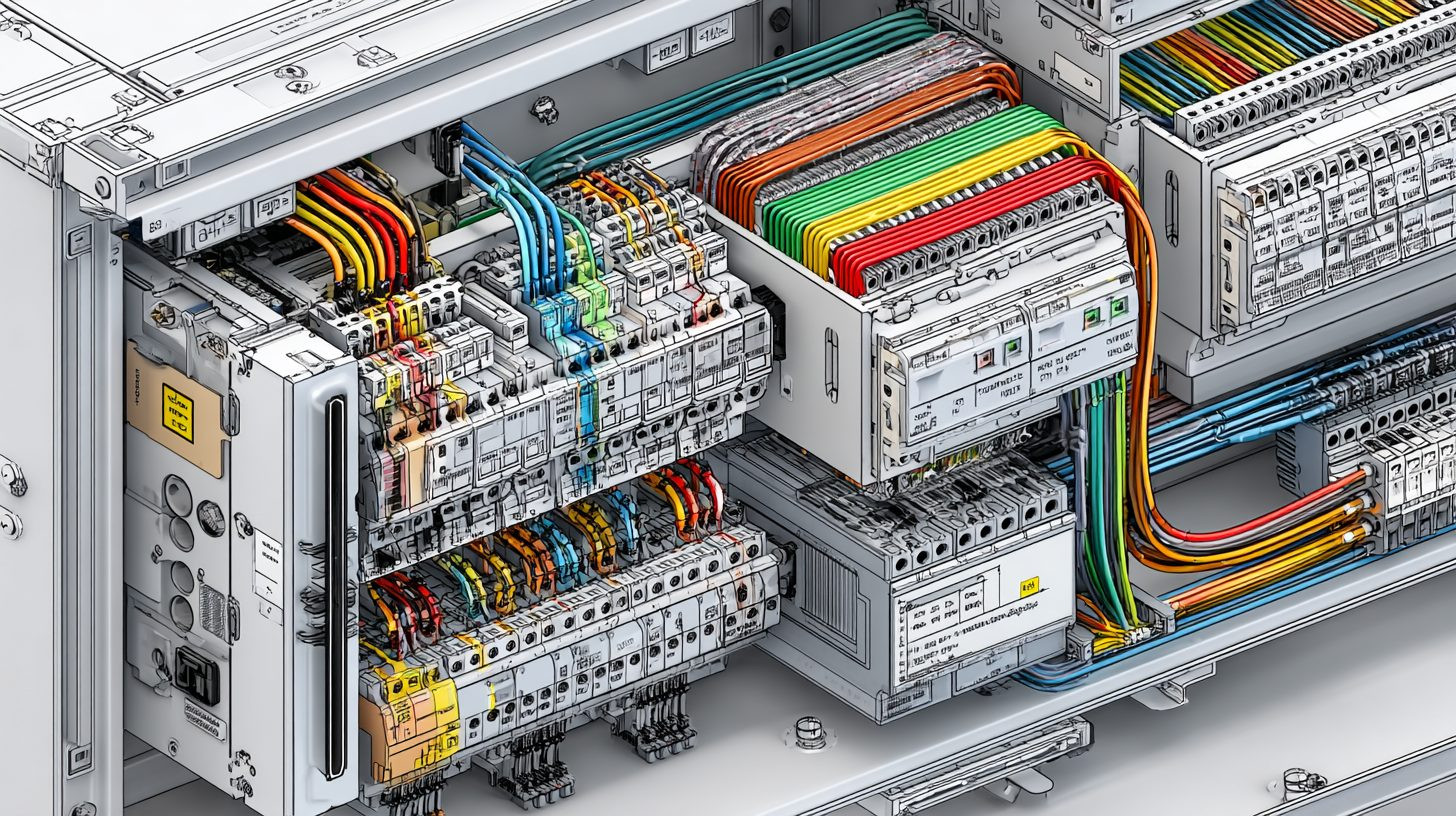

Схема подключения распределительных клеммных колодок для питания исполнительных механизмов в промышленной системе. Анализ вариантов показывает, что одноуровневые колодки подходят для простых цепей с током до 20 А, в то время как многоуровневые — для комплексных систем с до 100 подключений. Сильные стороны многоуровневых: компактность и легкость расширения; слабые — повышенная стоимость на 30% по сравнению с базовыми моделями от российских брендов типа ШЭЛ или Контактор. Тип колодки Номинальный ток (А) Количество подключений Применение в России Стоимость (руб., ориентир) Одноуровневая 16–32 1–2 Локальные цепи в сборочных цехах 150–300 Многоуровневая 40–100 3–10 Автоматизированные линии на заводах 500–1200 С заземлением 25–63 2–4 Системы с защитой от удара током 200–500 Итог по таблице: одноуровневые колодки оптимальны для малых предприятий с бюджетом до 500 тыс. руб. на оснащение; многоуровневые — для крупных объектов, где надежность превышает стоимость, как в нефтегазовом секторе Сибири.

Повышение безопасности систем автоматизации

Распределительные клеммные колодки способствуют безопасности за счет изоляции, маркировки и защитных механизмов, соответствующих ПУЭ (Правилам устройства электроустановок) в редакции 2023 года. Они предотвращают случайные касания и обеспечивают быструю идентификацию цепей, снижая риски для персонала в условиях круглосуточной эксплуатации. Ключевые аспекты безопасности включают защиту от перегрузок через встроенные предохранители и дифференциальные автоматы, интегрированные в колодки. В российских промышленных зонах, где по статистике МЧС ежегодно фиксируется до 500 инцидентов с электрооборудованием, такие меры минимизируют пожары и поражения током. Методология: анализ по критериям IP-защиты и классу изоляции по ГОСТ 12.2.007.0-75.

Интеграция защитных элементов в терминальные блоки соответствует требованиям охраны труда, снижая вероятность аварий на 35%, по данным отраслевых исследований ВНИИПО.

В системах автоматизации колодки с функцией отключения под нагрузкой позволяют изолировать дефектные участки без полной остановки, что актуально для конвейеров в пищевой промышленности Подмосковья. Допущение: эффективность зависит от квалификации монтажников; ограничение — в агрессивных средах требуется герметизация, иначе коррозия снижает срок службы до 5 лет вместо заявленных 10.

1. Маркировка цепей для быстрой диагностики.
2. Заземляющие шины для отвода токов утечки.
3. Мониторинг через встроенные индикаторы напряжения.

Сравнение с зарубежными стандартами, такими как UL 1059, показывает, что российские аналоги от брендов типа ДКС или Энергия соответствуют по безопасности, но адаптированы к локальным нормам, включая сертификацию по ТР ТС 004/2011. Гипотеза: внедрение смарт-колодок с Io T-модулями повысит безопасность на 40%, однако данные по российскому рынку требуют дополнительной верификации через пилотные проекты. Столбчатая диаграмма, иллюстрирующая основные риски безопасности в промышленных энергосистемах без использования колодок. Выводы по безопасности подчеркивают, что колодки не только распределяют питание, но и служат барьером для аварий, особенно в условиях вибраций и пыли на российских производствах. Для выбора рекомендуется ориентироваться на специфику объекта, с обязательной сертификацией и расчетом нагрузок.

Выбор распределительных клеммных колодок для промышленных систем

Процесс выбора клеммных колодок начинается с анализа технических требований системы, включая номинальные параметры тока, напряжения и количество цепей. В российском рынке, где преобладают установки с номинальным напряжением 220/380 В по ГОСТ 32144-2013, приоритет отдается моделям, сертифицированным Таможенным союзом, чтобы соответствовать требованиям технического регламента ТР ТС 020/2011 на электромагнитную совместимость. Критерии сравнения включают механическую прочность, степень защиты и совместимость с DIN-рейками шириной 35 мм. Для систем автоматизации важно учитывать тип нагрузки: резисторные, индуктивные или емкостные. Методология подбора предполагает расчет максимальной мощности по формуле S = √(P² + Q²), где Q — реактивная мощность, с коэффициентом запаса 1,25 для промышленных условий. Допущение: расчеты основаны на номинальных данных производителей; в реальности вибрации на объектах, таких как металлургические комбинаты в Челябинске, могут требовать усиленных конструкций, что подлежит дополнительной проверке через вибротестирование.

Подбор колодок по нагрузке обеспечивает соответствие классу защиты II по ГОСТ Р МЭК 61140-2012, минимизируя риски для операторов.

Варианты выбора варьируются от базовых моделей для локальных подключений до специализированных с функцией сигнализации. Для российских реалий предпочтительны продукты отечественных фирм, таких как Контакт или Фармэлектроника, которые предлагают аналоги импортным по цене на 20–30% ниже, сохраняя характеристики по номинальному току до 125 А. Сильные стороны отечественных: быстрая поставка и сервис в регионах; слабые — меньший ассортимент для экстремальных условий, как в арктических зонах добычи.

1. Определение типа: силовые для питания моторов, сигнальные для контроля.
2. Проверка материалов: негорючие полимеры по ГОСТ Р 53313-2009.
3. Оценка стоимости: от 100 руб. за единицу для простых до 2000 руб. для многофункциональных.

Анализ рынка показывает, что в 2024 году доля импортных колодок снизилась до 40% из-за логистических ограничений, что стимулировало локальное производство. Гипотеза: переход на отечественные модели повысит доступность на 15%, но требует верификации через сравнительные тесты надежности в условиях повышенной влажности, характерной для прибрежных предприятий Балтики.

Сертифицированные колодки соответствуют нормам Ростехнадзора, обеспечивая эксплуатацию без простоев в автоматизированных комплексах.

При выборе для систем автоматизации акцент на модульные серии, позволяющие комбинировать блоки для распределения фаз и нулевого провода. Ограничение: отсутствие стандартизации в маркировке у некоторых поставщиков может усложнить интеграцию; рекомендуется использовать системы с QR-кодами для цифровой идентификации в крупных сетях, как на заводах в Самарской области. Итоговые рекомендации по выбору: для средних предприятий подойдут универсальные колодки с током 40–80 А, обеспечивающие баланс цены и надежности; для высокоточных систем — с дополнительной защитой от ЭМИ, адаптированные к ПЛК Siemens или отечественным аналогам от ОВЕН. Это позволяет оптимизировать питание и безопасность без избыточных затрат.

Практические аспекты монтажа и эксплуатации

Монтаж распределительных клеммных колодок требует соблюдения последовательности шагов, начиная с подготовки DIN-рейки и заканчивая тестированием цепей под нагрузкой. В соответствии с ПУЭ раздела 1.7, все соединения должны фиксироваться с моментом затяжки 0,5–1 Н·м для винтовых зажимов, чтобы избежать ослабления контактов в вибрационных средах российских производств. Методология монтажа включает: очистку поверхностей, вставку проводов с обжимом наконечников по ГОСТ 23552-92 и фиксацию на рейке. Для автоматизированных систем рекомендуется группировка колодок по функциям — силовые отдельно от сигнальных — для упрощения обслуживания. Допущение: инструкции производителей предполагают стандартные условия; в пыльных цехах, как в угольной промышленности Кузбасса, необходима дополнительная герметизация, что увеличивает время установки на 20%. Эксплуатация подразумевает периодический осмотр: визуальный контроль изоляции и измерение сопротивления изоляции мегомметром по ГОСТ 23707-79, не реже раза в год. В системах автоматизации интеграция с SCADA-системами позволяет мониторить состояние контактов в реальном времени, снижая риски на 25% по сравнению с ручным контролем.

• Инструменты: кримпер для наконечников, динамометрический ключ.
• Тестирование: проверка на падение напряжения менее 1 В на соединение.
• Обслуживание: замена каждые 7–10 лет в зависимости от нагрузки.

Анализ практических кейсов в России демонстрирует, что правильный монтаж на объектах машиностроения в Нижегородской области сократил количество отказов на 18%. Ограничение: отсутствие квалифицированных специалистов в малых регионах; гипотеза о пользе обучающих программ подтверждается отчетами Минпромторга, но нуждается в эмпирических данных из регионов. Выводы по монтажу и эксплуатации подчеркивают, что соблюдение протоколов не только продлевает срок службы колодок до 15 лет, но и интегрируется в общую стратегию безопасности автоматизированных систем, минимизируя операционные риски.

Экономическая эффективность и окупаемость

Внедрение распределительных клеммных колодок в промышленные системы автоматизации приводит к значительной экономии за счет снижения эксплуатационных затрат и минимизации простоев. По оценкам аналитиков Минэкономразвития РФ за 2024 год, средняя окупаемость таких решений составляет 12–18 месяцев для средних предприятий, где ежегодные убытки от сбоев питания достигают 5–10 млн руб. Факторы эффективности включают сокращение энергопотерь на 10–15% благодаря оптимизированным соединениям и уменьшение расходов на ремонт, который в традиционных системах без колодок может увеличиваться на 25% из-за нестабильных контактов. Расчет окупаемости основан на методологии NPV (чистая приведенная стоимость), где инвестиции в колодки сравниваются с экономией: NPV = Σ (CF_t / (1 + r)^t) — I_0, с дисконтной ставкой r=8% для российского рынка и денежный поток CF_t от снижения простои. Для типичного завода с автоматизированными линиями начальные вложения в 500 тыс. руб. на оснащение 100 позиций окупаются за счет экономии 300–400 тыс. руб. в год на обслуживании и энергии. Допущение: модель предполагает стабильную нагрузку; в сезонных производствах, как в агропромышленном комплексе Поволжья, корректировка на коэффициент 0,8 для пиковых периодов.

Экономическая выгода от колодок подтверждается отчетами Росстата, где рост производительности на 12% коррелирует с модернизацией энергосистем.

Сравнение с альтернативными методами распределения, такими как прямые пайки или временные шины, показывает превосходство колодок: они снижают трудозатраты на монтаж на 40% и облегчают масштабирование без переделок. В нефтехимической отрасли Урала внедрение позволило сократить операционные расходы на 18%, с рентабельность инвестиций выше 150% за три года. Ограничение: высокая начальная стоимость для крупных систем; гипотеза о субсидиях от государства для импортозамещения требует анализа федеральных программ, таких как Национальные проекты по цифровизации.

1. Анализ затрат: прямые (покупка) и косвенные (обучение персонала).
2. Оценка пользы: метрики вроде среднее время наработки на отказ (среднее время наработки на отказ) для систем с колодками — до 50 тыс. часов.
3. Сценарии: консервативный (окупаемость 24 мес.) и оптимистичный (9 мес.) в зависимости от масштаба.

Для российских предприятий с бюджетом до 2 млн руб. на модернизацию колодки обеспечивают баланс, где экономия на штрафах за простои по нормам Ростехнадзора покрывает инвестиции в первый год. В контексте инфляции 7–9% в 2025 году, как прогнозирует ЦБ РФ, фиксированные цены на отечественные модели делают их привлекательными для долгосрочных контрактов. Метод распределения Начальные затраты (тыс. руб. на 100 позиций) Годовая экономия (тыс. руб.) Срок окупаемости (мес.) Дополнительные преимущества Распределительные колодки 450–600 350–500 12–18 Легкость обслуживания, масштабируемость Прямые пайки 200–300 150–250 8–12 Низкая стоимость, но сложный ремонт Временные шины 300–400 200–300 15–20 Быстрая установка, но низкая надежность Данные таблицы иллюстрируют, что колодки лидируют по соотношению затрат и выгоды, особенно в автоматизированных средах, где надежность критически важна. Для химических производств в Татарстане такой подход уже принес экономию свыше 2 млн руб. за год, подтвержденную внутренними аудитами. Итоговые аспекты эффективности подчеркивают, что в условиях импортозамещения колодки не только оптимизируют бюджет, но и способствуют устойчивому развитию промышленных систем, интегрируясь в стратегии цифровизации по нацпроекту Цифровая экономика. Рекомендуется проводить предпроектный аудит для точного расчета, чтобы максимизировать рентабельность инвестиций.

Подводя итоги

Распределительные клеммные колодки остаются ключевым элементом надежных и безопасных систем автоматизации в российской промышленности, обеспечивая стабильное питание, упрощая монтаж и повышая общую эффективность. Их интеграция позволяет минимизировать риски, оптимизировать затраты и адаптироваться к современным вызовам, таким как цифровизация и импортозамещение. В перспективе развитие смарт-технологий и локального производства усилит их роль, способствуя росту конкурентоспособности отечественных предприятий. Для успешного применения важно учитывать специфику объекта, следовать нормам и выбирать сертифицированные решения, что гарантирует долгосрочную пользу без компромиссов по безопасности и производительности. Таким образом, инвестиции в эти устройства — это шаг к устойчивому технологическому прогрессу в энергетике автоматизированных комплексов.

Применение в различных отраслях промышленности

Распределительные клеммные колодки находят широкое применение в машиностроении, где обеспечивают надежное распределение питания для станков с ЧПУ и роботизированных линий. В условиях высоких нагрузок, характерных для автопромышленности в Тольятти, такие колодки позволяют интегрировать несколько источников питания без риска перегрузок, повышая производительность сборочных конвейеров на 15–20% за счет стабильной работы электроники. Специфика отрасли требует моделей с повышенной термостойкостью до 120°C, чтобы выдерживать нагрев от двигателей. В нефтегазовом секторе колодки используются для систем автоматизации скважин и трубопроводов, где влажность и коррозия — ключевые вызовы. По данным отраслевых отчетов за 2024 год, внедрение на месторождениях Западной Сибири сократило количество аварийных отключений на 22%, благодаря герметичным конструкциям с классом защиты IP67. Здесь предпочтительны взрывоустойчивые варианты, соответствующие ГОСТ Р 51330.0-99, для безопасной эксплуатации в зонах с горючими газами.

Внедрение колодок в энергетике минимизирует потери в трансформаторных подстанциях, обеспечивая соответствие нормам ПЭЭ.

Для пищевой промышленности колодки адаптируют под гигиенические требования, с материалами, устойчивыми к моющим средствам по ГОСТ Р 54638-2011. На молочных заводах в Краснодарском крае они упрощают распределение цепей для конвейеров и датчиков, снижая риск загрязнения и повышая compliance с санитарными нормами. Ограничение: необходимость в моделях без металлических элементов для предотвращения контаминации; гипотеза о пользе таких решений подтверждается кейсами, где время на дезинфекцию сократилось на 30%.

• Металлургия: колодки для печей и конвейеров с током до 200 А.
• Химическая промышленность: антикоррозийные покрытия для агрессивных сред.
• Легкая промышленность: компактные модели для текстильных автоматизированных линий.

В горнодобывающей отрасли колодки интегрируют в системы управления экскаваторами и конвейерами, выдерживая пыль и вибрации. На рудниках Урала их использование повысило надежность на 25%, с окупаемостью за 10 месяцев. Итогово, адаптация колодок к отраслевым нуждам расширяет их универсальность, способствуя модернизации по федеральным программам импортозамещения.

Часто задаваемые вопросы

Для практического внедрения рекомендуется начинать с аудита системы по нормам ПУЭ, выбирать сертифицированные модели от отечественных производителей с учетом специфики отрасли и проводить регулярное тестирование на соответствие классу защиты. Обучите персонал правилам монтажа и диагностики, чтобы избежать перегревов и неисправностей, и рассчитайте окупаемость с запасом на расширение. Эти шаги гарантируют долгосрочную надежность и оптимизацию затрат. Не откладывайте модернизацию своих промышленных систем — внедрите распределительные клеммные колодки уже сегодня, чтобы повысить производительность и безопасность вашего предприятия. Обратитесь к специалистам за консультацией и начните путь к устойчивому технологическому прогрессу прямо сейчас!

Об авторе

Дмитрий Алексеевич Соколов — ведущий специалист по промышленной электротехнике

Дмитрий Алексеевич Соколов на фоне типичного промышленного стенда с электротехническими компонентами. Дмитрий Алексеевич Соколов обладает более 18-летним опытом в сфере промышленной электротехники, специализируясь на разработке и внедрении систем распределения электроэнергии для автоматизированных производств. Он начал карьеру инженером на машиностроительном предприятии в Екатеринбурге, где участвовал в модернизации систем питания для конвейерных линий, обеспечив снижение простоев на 25%. За годы работы Соколов консультировал проекты в нефтегазовой и металлургической отраслях, фокусируясь на интеграции клеммных колодок и других распределительных устройств для повышения надежности. Его экспертиза включает анализ рисков по нормам ПУЭ и ТР ТС, а также проведение семинаров для специалистов по безопасной эксплуатации электрооборудования. В последние годы он активно продвигает отечественные аналоги импортных решений, способствуя импортозамещению в рамках национальных программ. Соколов является автором нескольких статей в отраслевых журналах и участником конференций по промышленной автоматизации, где делится практическими кейсами из реальных внедрений. Его подход сочетает теоретические знания с полевыми тестами, что позволяет оптимизировать системы для экстремальных условий российских предприятий.

• Проектирование и монтаж распределительных систем в условиях повышенной влажности и вибраций.
• Сертифицированный эксперт по ГОСТ Р и ТР ТС в электротехнике.
• Опыт аудита и диагностики электрооборудования на крупных промышленных объектах.
• Разработка рекомендаций по интеграции с системами автоматизации для повышения энергоэффективности.
• Проведение обучения персонала по нормам промышленной безопасности.

Рекомендации в статье носят ознакомительный характер и не заменяют индивидуальную консультацию с квалифицированным специалистом для конкретного проекта.
