Крепления для трубопроводов

Распродажа Тросовый подвес HF ExpressДвухходовой подвес Gripple

Тросовый подвес для быстрого и простого монтажа элементов инженерных коммуникаций, торгового

Зажим на балку для траверсы

Комплект из 2х шт, универсальный зажим применяется для установки монтажного профиля (траверс

Универсальный хомут для труб предназначен для подвешивания всех типов технологических трубоп

Кронштейн Fast TrakКрепления Gripple для прямоугольных воздуховодов

Универсальный кронштейн с двумя перфорированными направляющими длиной 500мм

Консоль для крепления лоткаКронштейн Fast Trak для крепления лотка

Консоль для монтажа электрических лотков, легких трубопроводов, воздуховодов и тд. в условия

Консоль для крепления лоткаКронштейн Fast Trak для крепления лотка

Консоль для монтажа электрических лотков, легких трубопроводов, воздуховодов и тд. в условия

Кронштейн Fast TrakКрепления Gripple для прямоугольных воздуховодов

Универсальный кронштейн с двумя перфорированными направляющими длиной 500мм

Универсальный хомут для труб предназначен для подвешивания всех типов технологических трубоп

Поставляется как комплект из траверсы Gripple и необходимого количества трубных хомутов QT,
По запросу

Распродажа

В отличие от подвесов Gripple, аксессуары поставляются без троса. Любой комплект подвесов Un

Хомуты Gripple для крепления трубПодвесы Gripple для труб

Быстро монтируемый (поворотом на 90º) в траверсу хомут, используется вместе с траверсами Gri

Тросовые хомуты для труб Gripple

Универсальные хомуты для труб Gripple могут крепиться к траверсам либо поворотом на 90º, либо при помощи резьбовой шпильки М6 или М8.

Хомуты Gripple комплектуются накладками-демпферами различной толщины и ширины и обжимным тросом с оплеткой. Наличие оплетки позволяет монтировать трубопроводы с большим диапазоном температур рабочей жидкости и снижает вибрации, а также исключает механическое воздействие от крепления на трубопровод во время эксплуатации.

А использование самого обжимного троса в качестве хомута позволяет заменить более 11 других хомутов для труб разных диаметров.

При необходимости хомуты комплектуются втулками из термоизоляционного материала.

Читать статью  Металлические и неметаллические трубопроводы

Тросовые хомуты для труб

Тросовые хомуты для труб

Тросовые хомуты для труб

Варианты монтажа на тросовых хомутах Gripple

Крепление на резьбовую шпильку

  • для труб диаметром от 15 мм до 168 мм
  • двойная внутренняя резьба M8/M10
  • крепеж — Тросовый хомут под шпильку

Крепление на шуруп с резьбовым окончанием

  • для труб диаметром от 15 мм до 168 мм
  • двойная внутренняя резьба M8/M10
  • нагрузка — 75кг
  • крепеж — Тросовый хомут под шпильку, Шуруп по бетону с резиновым окончанием

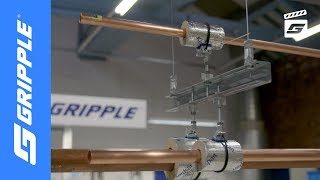

Многоярусный монтаж на траверсу

  • крепление в траверсу поворотом на 90º
  • нагрузка на узел — до 200кг
  • крепеж — Тросовый хомут QT, Универсальная траверса

Подвес на траверсе

  • для труб диаметром от 15 мм до 168 мм
  • регулировка высотных отметок нажатием кнопки
  • нагрузка на узел — до 220кг
  • крепеж — Тросовый хомут под шпильку, Тросовый подвес UniGrip с центральным выходом троса

Тросовые хомуты для труб

Универсальный хомут для труб — под шпильку

Универсальный хомут для труб предназначен для подвешивания всех типов технологических трубопроводов различных диаметров. Инновационная альтернатива традиционным хомутам с винтовым креплением, для быстрого монтажа.

Тросовый хомут под шпильку
Универсальный хомут для труб QT

Быстро монтируемый (поворотом на 90º) в траверсу хомут, используется вместе с траверсами Gripple для быстрой и простой установки трубопроводов.

Хомуты Gripple для крепления труб

Тросовый хомут QT
Универсальный хомут для канализационных труб

Универсальный хомут Gripple для ПЭ, ПП и ПВХ труб используется для быстрого монтажа всех типов канализационных труб.

Хомут для канализационных труб

Монтаж технологических трубопроводов на FAST TRAK

Монтажная система Fast Trak предназначена для быстрого монтажа любых инженерных коммуникаций внутри здания, в том числе технологических трубопроводов.

Fast Trak идеально подходит для объектов, где монтаж приходится осуществлять в условиях ограниченного пространства.

Читать статью  Конструкции металлических эстакад трубопроводов

Fast Trak идеально подходит для объектов, где монтаж приходится осуществлять в условиях ограниченного пространства.

Система Fast Trak удобна и проста в использовании, все аксессуары (хомуты для труб, J-Hook для крепления VRF и дренажных труб, клипсы для фиксации лотков и т.п) фиксируются на кронштейн или направляющие за считанные секунды. Монтаж на этой системе до 6 раз быстрее, по сравнению с традиционными методами.
